Gilotyna do blach z posypką GERARD

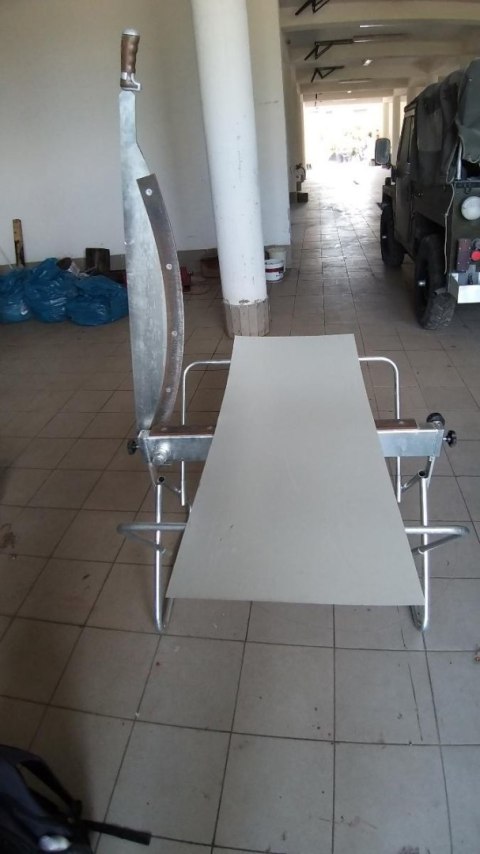

Gilotyna do blach z posypką marki GERARD

Niska waga gilotyny pozwala na swobodną pracę na dachu.

Idealnie sprawdza się w komplecie z zaginarką do blachy z posypką wykonaną przez tego samego producenta

Instrukcja obsługi Gilotyny AHI

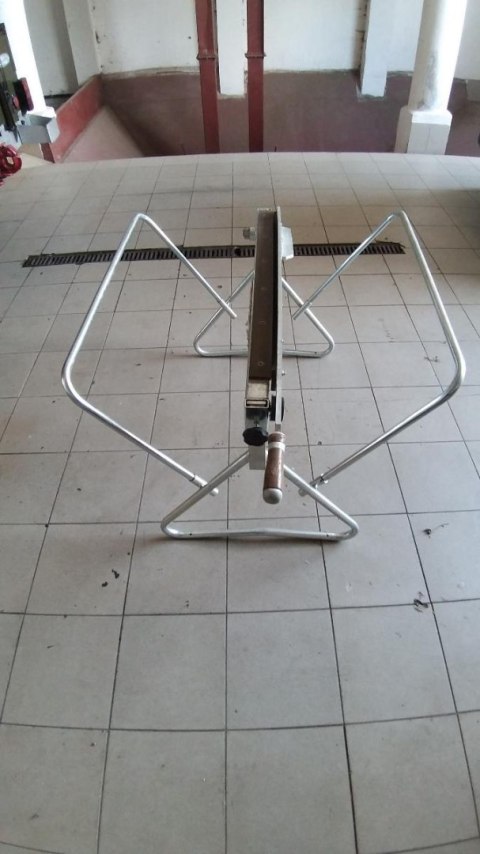

Roofing Montaż gilotyny

Płyta osadzona na nóżkach posiada wykonany maszynowo rowek, który musi być skierowany na zewnątrz, aby wsuwała się do niego nakrętka zabezpieczająca, zapobiegając wypadnięciu nóżki, nawet gdy nakrętka się obluzuje.

Demontaż gilotyny

Sprężyna za nakrętką przytrzymującą ostrze jest dłuższa niż gwint i odskoczy, jeśli nie zostanie zatrzymana. Zatrzymuje się ją przy użyciu zacisku śrubowego, gdy odkręca się nakrętkę do końca. Nie jest to absolutnie konieczne, ale zacisk śrubowy będzie tak czy owak potrzebny, aby ponownie zamontować nakrętkę. Wkręć z powrotem nakrętkę w gwint podczas uderzania w nią, aby chronić gwint. Z tego samego powodu użyj drewna. Aby zdjąć ostrza, będziesz potrzebował klucza do wkrętów z sześciokątnym gniazdkiem (metrycznego) i klucza oczkowego (dwunastokątnego) 13 mm.

Ponowny montaż gilotyny

Wszystkie śruby muszą być wypośrodkowane w otworach z pogłębieniem stożkowym w ostrzach. Wkręć śruby niezupełnie do końca, a następnie po kolei wkręcaj do końca. Aby ponownie umieścić nakrętkę nad sprężyną, należy użyć zacisku śrubowego. Użyj głowicy obrotowej w części gwintowej, a następnie na przemian dociskaj i przekręcaj klucz - wystarczy tylko dwa lub trzy razy. Dokręć śrubę dotąd, aż gwint zrówna się z końcem nakrętki. NIE WOLNO dokręcać ani trochę dalej; w przeciwnym razie wpłynie to negatywnie na trwałość ostrzy, gdyż będą się składać pod złym kątem.

Obsługa ostrzy gilotyny

Cięcie jest znacznie łatwiejsze, gdy ostrza są ostre i odpowiednio ustawione; znacznie wyższa jest też wtedy jakość cięcia. Płaskie ostrze ma cztery krawędzie skrawające, a ostrze ruchome - dwie. Otwory posiadają podwójne zagłębienie, aby ostrza mogły się obracać. Pozwala to na dokonanie kilku wymian krawędzi skrawających, zanim trzeba będzie ostrzyć ostrza, a - jak pokazuje opis poniżej - procedura ich wymiany jest stosunkowo prosta. Zalecamy wymianę ostrzy, kiedy się stępią. Nie można wymienić ostrzy bez zwolnienia nacisku sprężyny pomiędzy nimi. Jeśli nie zrobi się tego przed zdjęciem ostrza stałego (płaskiego), nie będzie można założyć go ponownie.

Gdy stępią się krawędzie skrawające, można zastosować następującą procedurę:

- po raz pierwszy i trzeci - odkręć nakrętkę ze sprężyną na tyle, na ile jest to możliwe bez zdejmowania jej, i włóż pomiędzy ostrza mały klin. Zdejmij ostrze stałe i przekręć je na drugą stronę. Zamocuj ponownie. Naostrz ostrze ruchome (zakrzywione) na krawędzi szlifierką kątową. Usuń klin i ponownie wkręć dużą nakrętkę do poprzedniego położenia;

- po raz drugi - zdejmij sprężynę, tak jak pokazano na fotografii. Zdejmij ostrze zakrzywione i przekręć je na drugą stronę. Zdejmij ostrze stałe i przystaw je do nowej krawędzi;

- po raz czwarty - zdejmij oba ostrza i naostrz je szlifierką do płaszczyzn z obu stron, usuwając jak najmniej metalu. Naostrz krótkie powierzchnie (krawędzie) ostrza stałego, tak jak poprzednio usuwając jak najmniej metalu.

Powyższe procedury są pokazane na fotografiach. Przy ich stosowaniu gilotyna powinna umożliwić wykonanie wielu tysięcy cięć, zanim wystąpi konieczność wymiany ostrzy.
